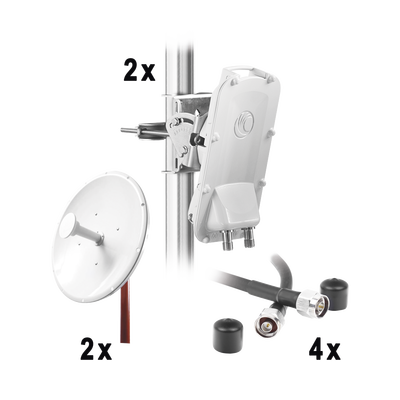

Enlace Backhaul completo de alta capacidad, incluye: 2x PTP550CE, 2x NPTR3 (37 dBi), 4x Jumpers

Descripción

Enlace Backhaul completo de PTP550CE  Conectorizado con antenas NPTR3
4910 – 6200MHz1.36GbpsAnalizador de espectro dinàmico 2 x Conectores N-Hembra






FRECUENCIA
4.9 GHz hasta 6.2 GHz





THROUGHPUTHasta 1.36 Gbps




LATENCIA
2.2 – 6 mseg





AGREGACIÓN ASIMÉTRICA DE CANALES NO CONTIGUOS
Espectro de 5 GHz, cifrado AES 128




ESTÁNDARES DE LA INDUSTRIA
Este producto está aprobado por la FCC





SELECCIÓN DINÁMICA DE CANALES (DCS)
Con la selección dinámica de canales, los sistemas 550 optimizan constantemente el canal de operación para maximizar la confiabilidad y el rendimiento del enlace. En respuesta al entorno de interferencia de radio, PTP 550 buscará el espectro más claro y se moverá a él sin problemas. El cliente se beneficia del mejor rendimiento disponible con espectro limitado en los entornos más desafiantes.




BANDAS RF
Operación en banda de 4.9 a 6.2 GHz (las frecuencias
y bandas permitidas están dictadas por las regulaciones de cada país)




CHANNEL BONDING
Cada canal puede tener una frecuencia y un ancho de  canal independiente que proporciona flexibilidad en la selección de canales, selección de banda y requisitos de rendimiento de dirección. Utilizando dos canales de 80 MHz  logra 1,36 Gbps.


Solución punto a punto con anchode banda de hasta 1.36 Gbps en la banda de 5 GHz
Equipo PTP 550 Cambium Networks está diseñado para construir canales de comunicación troncales con un ancho de banda alto de hasta 1.4 Gbps.
El equipo está basado en el chipset 802.11 AC wave 2 e implementa la tecnología Multi User MIMO 4: 4×4 (MU-MIMO 4: 4×4).
PTP550  tiene un transmisor que opera en dos distintos canales de frecuencia 2x MIMO 2×2, anchos de canal de 20,40 y 80 MHz.
Su tecnología MU-MIMO permite la alimentación de los dos canales en una única antena y diferentes bandas de frecuencia, por ejemplo 5.3 GHz y 5.6 (80 + 80 MHz) o en un ejemplo 4910-6200 MHz (20 + 80 MHz),
sin necesidad de intervalo de guarda, y multiplexar dos flujos espaciales MIMO 2×2. Por lo tanto, el rendimiento total de PTP550 está determinado por la agregación de dos canales de frecuencia independientes MIMO2x2.

Banda de operación
4.9- 6.2

Ancho de Canal
2 x ( 20 , 40, 80 MHz)

Eficiencia Espectral
8.5 bps/Hz

Selección de Canal
Automático, a través de DSO (Dynamic Spectrum Optimization ) o modo manual

Potencia máxima
Hasta 26 dBm

Protección exterior
IP66 – IP67-40° to +140° F (-40° to +60° C),

Protocolo
IEEE 802.3

Latencia
2.2 – 6 mseg

Tamaño de Frame
Hasta 1700 Bytes

Puertos
1 x Gigabit Port 1: Data + PoE power  802.3at (Entrada)1 x SFP :mono-modo / multi-modo

Esquema TDD

 50/50 , 25/75 , 30/70

Dimensiones
Ancho:  278mm (11.0”), Altura: 185mm (7”), Profundidad: 88mm (3.5”)

Peso
1.6 kg (3.5 lbs) incluido soporte

Alimentación
AC power injector: 32° to 104° F (0° to +40° C); 35 W; 90-240 VAC, 50/60Hz

Consumo
30 W máximo

*Incluye PoE y Montaje, *requiere protector contra descargas modelo 600SSHG




Diferenciadores:El rango de frecuencia más amplio en el mercado.Conectividad con otras marcas. Ubiquiti, Mimosa, Cambium, etc…Polarización a 45° tipo Slant para reducción de niveles de ruido.Montaje con ajuste fino, altamente robusto y estable.Personalización: Se pueden realizar adaptaciones a la antena para aumentar resistencia a vientos, a la corrosión y se pueden fabricar montajes aptos para todo tipo de torres.

Detalles:Reflector parabólico de alta precisión.Fabricación en aluminio extruido.V/H Polarización Dual.Incluye Montaje.Incluye soporte para Radio Universal.Capacidad para fijar polarización a 45 °Compatible con radomo modelo AJ-RD120.

Especificaciones Eléctricas: Rango de Frecuencia:  4.9 – 6.2 GHzGanancia (dBi):      -Baja – 35.2 dBi      -Media – 35.7 dBi      -Alta – 37.0 dBiDimensión: 1.20 m de diámetro.Discriminación polar cruzada: 30 dBTemperatura de operación: -45 +55 °CVSWR/Perdida de retorno: 4.43:1/15 dBAislamiento: 35 dBHumedad relativa: 15 a 100%Polarización: Dual
