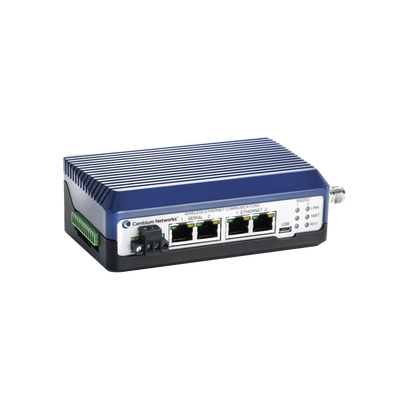

cnReach N500 900 MHz / Radio Conectorizado + RS-232/422/485 / IoT/Telemetría/SCADA / NB-N500911A-US

Descripción

Radio Sencillo
Incluye IO (8 pines para entrada/salida análoga y entrada/salida digital)

Conectividad inalámbrica de banda angosta para sistemas de control, subestaciones eléctricas, y telemetría SCADA


DESEMPEÑO DEL RADIO                           MODO ISM


Rango de frecuencia
902 – 928 MHz

Potencia de salida
10 mW a 1W (10 dBm a 30 dBm)

Tamaño del paso
10 mW

Modulaciones
MSK / 2FSK / BPSK / QPSK / 8PSK / 16PSK / 16QAM / 32QAM

Capacidad*
57 kbps hasta 4.4 Mbps

Anchos de banda del canal
FHSS: 76 / 154 / 207 / 310 kHz
DTS: 600 / 1200 kHz

Alcance
Hasta 70 millas

DESEMPEÑO DEL RADIO                          MODO MAS


Rango de frecuencia
928 – 960 MHz

Potencia de salida
10 mW a 3 W (10 dBm a 34.8 dBm)

Tamaño del paso
10 mW

Modulaciones
MSK / 4FSK / QPSK / 8PSK / 16QAM / 32QAM / 64QAM

Capacidad*
10 kbps hasta 210 kbps

Anchos de banda del canal
12.5 / 25 / 50 kHz

Alcance
Hasta 70 millas

*1 año de garantía.

GESTIÓN

Interfaz web a través de HTTP/HTTPS

Gestión remota a través de SNMP

Integración al cnMaestro (plan a futuro)

Soporte de archivos de configuración y actualizaciones remotas de software

Herramientas de diagnóstico integradas a través de la interfaz web, tales como RF Ping y RF Throughput

INTERFACES

Interfaces Ethernet 2 x RJ-45

10/100Base T, Full Duplex, tasa negociada automáticamente (conforme a 802.3)

Interfaces seriales 2 x RJ-45

RS-232/422/485, hasta 230.4 kbps

I/O análogo/digital (opcional) 8 pines para entrada/salida análoga y entrada/salida digital

RF / Antena Conectores TNC RF (1 o 2 dependiendo la configuración del radio en banda única o dual)

CARACTERÍSTICAS FÍSICAS

Dimensiones :6.625” x 3.45” x 1.835” (168 mm x 876 mm x 466mm)

Peso: 1.54 lbs. (0.70 kg)

Montaje en carril DIN : Opcional

CARACTERÍSTICAS AMBIENTALES

Temperatura de operación:  -40C to +60C

Humedad:  Humedad de operación de 95% @ 40°C sin condensación

HAZLOC:  UL-Aprobado a Clase1 / Div 2

ASPECTOS REGULATORIOS

UL:  Aprobado

FCC ID:  Z8H89FT0025

IC ID : 109W-0025

TOPOLOGÍAS DE IMPLEMENTACIÓN

Punto a punto (PTP)
Punto a multipunto (PMP)
Repetidor (REP) – Radio de banda única o dual
Extensor de IO independiente
